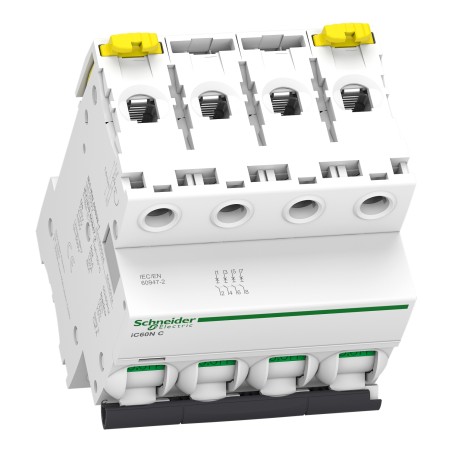

Disjoncteur Schneider 4P 25A iC60N Acti9 Courbe C 10kA - A9F74425

 IMPORTANT :  Cette référence est une référence Européenne, équivalent référence Française : A9F77425

Schneider  A9F74425 - Disjoncteur 4P 25A iC60N Acti9 Courbe C 10kA

Schneider Electric fournit une gamme complète de produits électriques modulaires pour les applications résidentielles, tertiaires et industrielles.

Disjoncteur miniature tétrapolaire Schneider Acti9 iC60N 4P 25 A courbe C, pouvoir de coupure 6 kA (EN 60898‑1) / 10 kA (EN 60947‑2), pour la protection des circuits triphasés 400 V en tertiaire et industriel.

Ce disjoncteur 4P 25 A protège les circuits contre surcharges et courts‑circuits via un déclencheur thermomagnétique, une aptitude au sectionnement, une classe de limitation 3, l’indicateur de défaut VisiTrip et un montage compact de 8 modules sur rail DIN.

Performant et durable, le disjoncteur Acti9 iC60N A9F77425 assure une protection fiable et sélective des circuits triphasés avec une excellente tenue aux surtensions et une grande longévité mécanique et électrique.

E-catalogue Disjoncteur Schneider 4P 25A - A9F74425

Caractéristique technique

• Marque : Schneider Electric

• Référence fabricant : A9F77425

• Application de l'appareil : Distribution

• Gamme : Acti9

• Nom du produit : Acti9 iC60

• Type de produit ou équipement : Disjoncteur miniature

• Nom de l'appareil : iC60N

• Description des pôles : 4P

• Nombre de pôles protégés : 4

• [In] courant nominal : 25 A

• Type de réseau : CA - CC

• Technologie du déclencheur : Thermique-magnétique

• Courbe de déclenchement : C

• Pouvoir de coupure :

• 6000 A Icn à 400 V CA 50/60 Hz conforme à EN/CEI 60898-1

• 36 kA Icu à 12…133 V CA 50/60 Hz conforme à EN/IEC 60947-2

• 10 kA Icu à = 250 V CC conforme à EN/IEC 60947-2

• 10 kA Icu à 380...415 V CA 50/60 Hz conforme à EN/IEC 60947-2

• 20 kA Icu à 220...240 V CA 50/60 Hz conforme à EN/IEC 60947-2

• 6 kA Icu à 440 V CA 50/60 Hz conforme à EN/IEC 60947-2

• Catégorie d'emploi :

• Catégorie A se conformer à EN 60947-2

• Catégorie A se conformer à CEI 60947-2

• Aptitude au sectionnement :

• CA conforme à EN 60898-1

• CA conforme à EN 60947-2

• CA conforme à CEI 60898-1

• Oui conforme à CEI 60947-2

• Normes : EN 60947-2 - EN 60898-1 - CEI 60898-1 - CEI 60947-2

• Fréquence du réseau : 50/60 Hz

• Limite de déclenchement magnétique : 8 x In +/- 20 %

• Classe de limitation :

• 3 se conformer à EN 60898-1

• 3 se conformer à CEI 60898-1

• [Ui] tension assignée d'isolement : 500 V CA 50/60 Hz se conformer à EN 60947-2 - 500 V CA 50/60 Hz se conformer à IEC 60947-2

• [Uimp] tension assignée de tenue aux chocs : 6 kV conforme à EN 60947-2 - 6 kV conforme à IEC 60947-2

• Coupure pleinement apparente : Oui

• Type de commande : Par maneton

• Signalisation locale : Signalisation de déclenchement

• Mode d'installation : Fixe

• Support de montage : Rail DIN

• Compatibilité des répartiteur, peigne, jeu de barres : Haut ou bas : OUI

• Pas de 9 mm : 8

• Hauteur : 85 mm

• Largeur : 72 mm

• Profondeur : 78,5 mm

• Couleur : Blanc

• Durée de vie mécanique : 20000 cycle

• Durée de vie électrique : 10000 cycle

• Mode de raccordement :

• Terminal simple (haut ou bas) 1…25 mm² flexible

• Terminal simple (haut ou bas) 1…16 mm² rigide

• Longueur de dénudage des fils : 14 mm for haut ou bas connection

• Couple de serrage  : 2 N.m haut ou bas

• Protection différentielle : Bloc séparé

• Degré de protection IP :

• IP20 conforming to CEI 60529

• IP20 conforming to EN 60529

• Degré de pollution :

• 3 conforme à EN 60947-2

• 3 conforme à IEC 60947-2

• Catégorie de surtension : IV

• Tropicalisation : 2 se conformer à CEI 60068-1
